Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM, OBM |
|---|---|---|---|

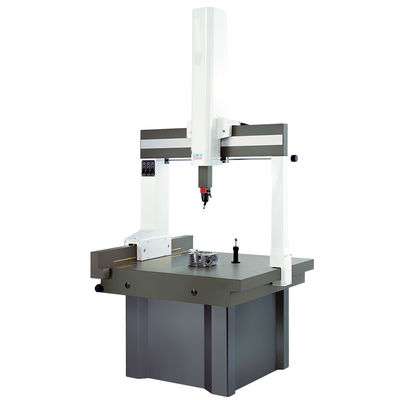

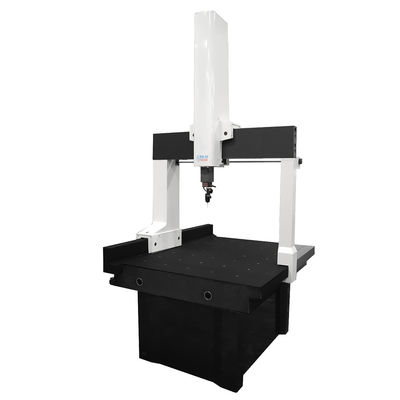

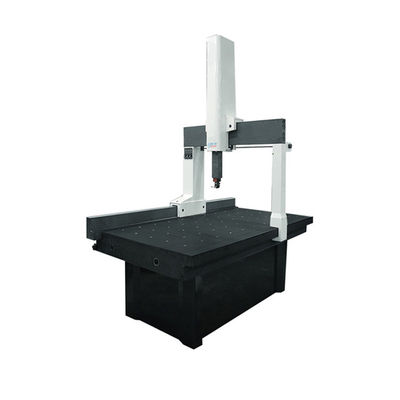

| Güç: | Elektronik | Ürün adı: | 3D Precision Granite Renishaw Probe CMM koordinat ölçüm makinesi |
| kullanım: | Ölçme Makinesi | Malzeme: | Paslanmaz Çelik ve Granit |
| Kesinlik: | 2,2MPE(um) | İş Tipi: | Optik alet üreticisi |
| MİH(um): | 2,1+3,3L/1000 | MPEE(um): | 1,3+3L/1000 |
| çalışma ölçeği: | 600*500*400mm | ölçüm hacmi: | 1350*1550*2300mm |
| Test edilen işin maksimum ağırlığı: | 500kg | Liman: | Şenzen |
| Vurgulamak: | Koordinat CMM Ölçüm Cihazı,CMM Ölçüm Cihazı 2.2MPE Um,3D cmm ölçüm ekipmanı |
||
1. CMM ana makine, makine desteği, ithal hassas hava filtresi, ithal ölçüm sistemi dahil.
2. Parçalı olmayan granit masa, makinenin iyi bir yük kapasitesine, ölçülen nesneler için geniş bir alana, yüklenmesi ve boşaltılması kolay olmasını sağlar.
3. Üç eksen için kızak yolu, aynı sıcaklık özelliklerine sahip olmalarını sağlayan yüksek kaliteli granit kullanır.Bu nedenle, aşağıdaki avantajlar elde edilebilir: iyi sıcaklık stabilitesi, zamana bağlı deformasyona karşı direnç, hassas rijitlik, minimum geometrik deformasyon.
4. Doğrusal olmayan yayın uygulanması, kayma yolundaki küçük hatayı ölçüm hassasiyetine doğru azaltır;bu arada aynı zamanda makinenin ortam sıcaklığına daha yüksek uyum sağlamasını da garanti eder.
5. Kiriş, en az atalet koşulunda maksimum hava taşıma açıklığını garanti edebilen ve kılavuz yolun burulma önleme hassasiyetini büyük ölçüde artırabilen üçgen kılavuz yolu yapısını benimser (üçgen aynı alan bölümündeki en uzun çevreye sahiptir).
6.Z ekseninin burulması, bir CMM'nin hassasiyetinde kritik bir rol oynar.Güvenilir burulma önleyici yapı tasarımı, prob uzatma çubuğu kullanılması durumunda da yüksek hassasiyet sağlayabilir.
7. Tahrik sisteminin ayırıcı titreşim tasarımı, makine yüksek hızda hareket etmesine rağmen makinenin titreşiminden kaynaklanan ölçüm hassasiyeti etkilerini hala en aza indirebilir.
8. 3 eksen, yalnızca ölçüm verimliliğini artırmak için büyük hız varsaymakla kalmayan, aynı zamanda ivmeyi artırmak için sürüş ataletini azaltan yüksek performanslı tutma aralığını benimser.
9.Z-ekseni, yüksek noktaya ulaşabilmesi için farklı prob sistemleriyle donatılmış olmasına rağmen kolaylıkla dengeyi ayarlayabilen, ayarlanabilir pnömatik olarak çalıştırılan denge cihazını benimser.
10.Uzunluk ölçüm sistemi, her ikisi de yüksek hassasiyette doğruluk ve stabilite sağlayabilen ithal metal bölgesel Ölçek ve Okuma kafasını benimser.
11. Makinedeki ithal yüksek hassasiyetli hava filtresi, basınçlı havanın yüksek saflığını garanti edebilir, böylece hava yatağı ve sürgü yolu korunabilir.Bu esnada, otomatik tahliye cihazı operatörlerin zamandan ve çabadan tasarruf etmesini sağlayarak, insan kaynaklı ihmal nedeniyle makineye gelebilecek olası zararları önler.
12.Güvenlik koruma tasarımı, makine arızası sırasında etkin bir şekilde çalışır.
13.Ergonomik mekanik tasarım, Kolay çalıştırma ve bakım.
|
Model numarası |
WM-NC654 |
||
|
Ölçüm aralığı(mm)(X×Y×Z) |
600*500*400 |
||
|
genel boyut (mm)(LX+LY+LZ) |
1350*1550*2300 |
||
|
İzin verilen çalışma boyutu(mm)(GX+WY+WZ) |
600*500*400 |
||
|
Sistem net ağırlığı(kilogram) |
1400 |
||
|
makine tartımı(kilogram) |
500 |
||
|
Doğruluk normu(S) |
MPE(mikroM)2,1+3,3L/1000 |
MPEP(mikroM)2.2 |
|
|
Doğruluk normu(H) |
MPEE(mikroM)1,3+3L/1000 |
MPEP(mikroM)1.3 |
|
Sabit granit masa, üç eksenli kılavuz ray, yüksek kaliteli "Taishan mavisi" granit kullanır, bu nedenle üç eksen aynı sıcaklık özelliklerine sahiptir ve pratik deformasyon kabiliyetine dayanır.
z ekseni pnömatik dengeyi benimser ve Z yönünün hareket özelliğini iyileştiren koruma cihazına sahiptir.
Boşluksuz ve yüksek rijitliğe sahip gelişmiş esnek senkron dişli kayış tahriki.
Yüksek hassasiyet ve yüksek gaz filmi sertliği ile kendi kendini temizleyen ön yük hava yüzer yatağı.
Üç şaft, doğru ve hızlı iletimi sağlamak için yüksek güçlü sürücü, motor ve yeni çift kademeli kayış redüktörü kullanır.
Marş sistemi, şanzıman, tahrik sistemi ve kontrol sisteminin tümü dünyaca ünlü markayı kullanır. Renishaw Mh20i

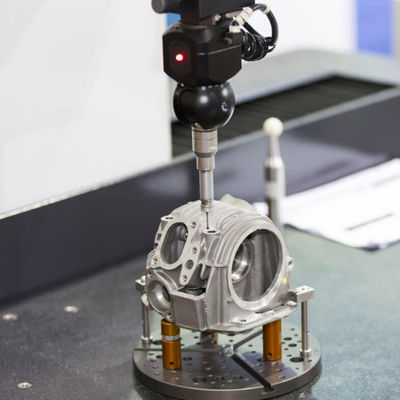

Renishaw MH20i manuel çift döner indeksleme kafası sistemi, kullanıcı sitesinde 5 iş günü ölçüm cihazı çalıştırma eğitimi, kalıcı ücretsiz eğitim.
Esas olarak metalografik ölçüm ve analiz içindir! Bu "Evrensel" modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için bir ölçüm standını en iyi metalurjik mikroskop bileşenleriyle birleştirir.Aydınlık alan, karanlık alan, DIC kontrastı, polarizasyon ve epifloresan dahil olmak üzere tüm gelişmiş sonsuzluk objektifleri ve mikroskopi tekniklerine sahiptir. Burun parçasına beş adede kadar objektif takılabilir.
12 ay garanti.Güvenle satın al!
1. Montaj ve kabul tarihinden itibaren 12 ay içinde, ancak sevkiyat tarihinden itibaren 15 ayı geçmemek üzere.
2. Bu süre zarfında, satış sonrası danışmanlık hizmeti ile kullanıcılara telefon ve internet eğitimi vereceğiz.
3. Maliyetli kullanıcılar için makinenin ömür boyu garanti hizmetlerini sunuyoruz.
01.Makine arızası bizden kaynaklı ise yedek parça bedelini tarafımızdan tarafımıza geri gönderebilirsiniz.
02.Ancak ihtiyaç halinde teknisyenimiz eğitim için müşteri tarafına gelir, bilet ve konaklama dışında teknik servis ücretsizdir.
4. Ekstra garanti süresi: Kullanıcıya sağlayacağız satış sonrası uzun ömürlü danışmanlık hizmeti.
